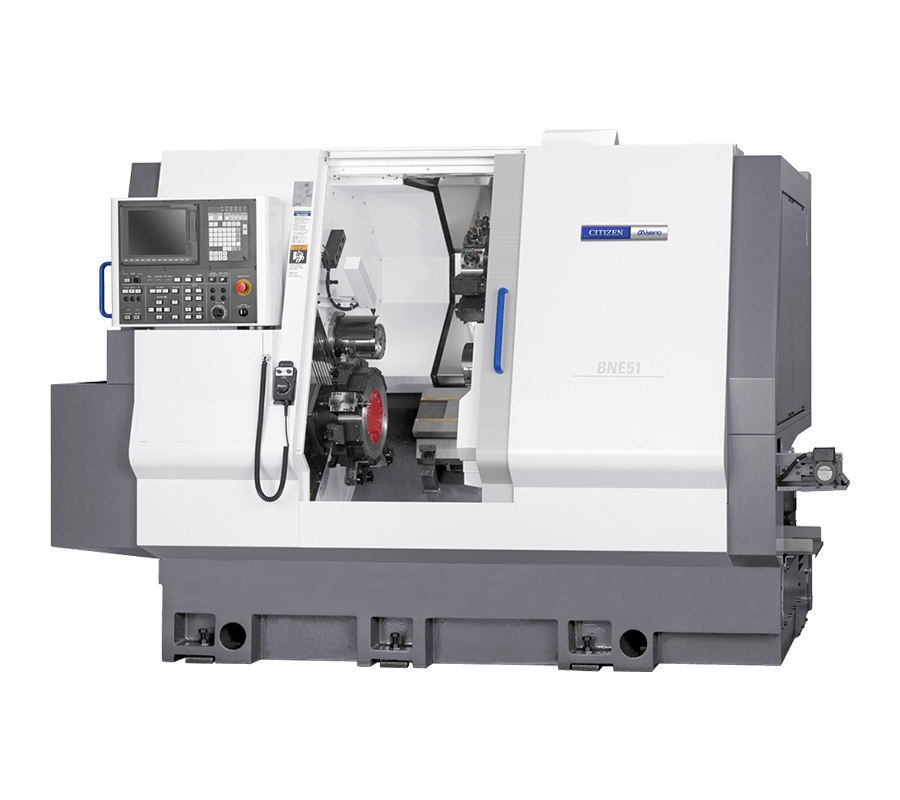

Fixed Headstock Type CNC Automatic Lathe
Machine Specifications
| Items | BNE-51MSY | ||
|---|---|---|---|
| Maximum Machining Diameter of Bar Work | SP1 | 51mm Dia. | |
| SP2 | 51mm Dia. | ||
| Maximum machining length | 90mm | ||
| Type of Turret | HD1 | 12St.Turret | |
| HD2 | 12St.Turret | ||

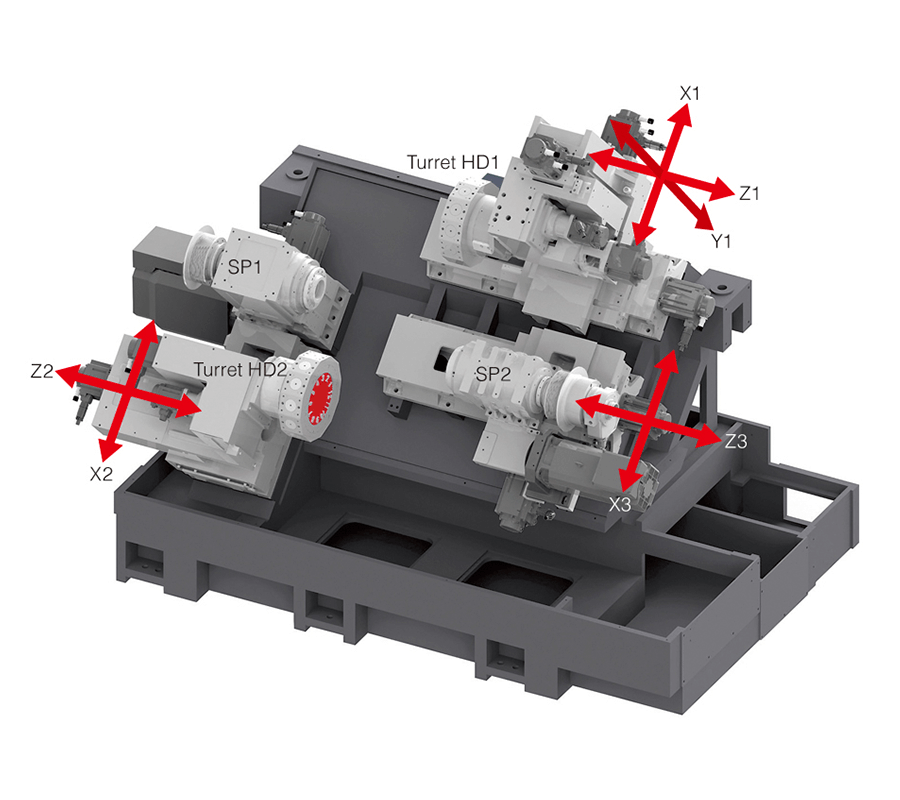

| Slide Stroke | HD1 | X1 axis | 195mm |
| Z1 axis | 380mm | ||
| Y1 axis | 80(±40) mm | ||
| HD2 | X2 axis | 195mm | |
| Z2 axis | 175mm | ||
| SP2 | X3 axis | 155mm | |
| Z3 axis | 450mm | ||
| Shank Height of Square Turning Tool | 20mm Sq. | ||
| Tool hole diameter | 25mm Dia. | ||
| Maximum Number of Revolving Tools | HD1 | 12 | |
| HD2 | 12 | ||
| Main spindle speed range | SP1 & SP2 | 5,000min-1 | |
| Spindle motor | SP1 | 15/11kW | |
| SP2 | 7.5/5.5kW | ||
| Rivolving Tool Motor | 2.2kw 20Nm 4.0kw 25Nm(OP.) | ||
| Machine Height | 2,050mm | ||
| Floor Space | 2,725×2,159mm | ||
| Machine Weight | 8,000kg | ||
